铸钢蒸汽法兰Y型过滤器
移动电话:13818631336   客服在线
总机电话:021-67893335
  • 所属系列:
  • 名称:
  • 型号:
  • 检索关键字:
  •
  • 铸钢蒸汽法兰Y型过滤器
  •
  • 4nbsp;
0

Y型过滤器是输送介质管道上的一种装置,通常安装在减压阀、泄水阀、定水位阀或其它设备的入口端,用来拦截介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入,因此,使用维护方便。
Y型过滤器的选用
①进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的入口通径,一般与入口管路口径一致。②公称压力:按照过滤管路可能出现的最高压力确定器的压力等级。③孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。规格滤网可拦截的粒径尺寸可直接询问。④过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

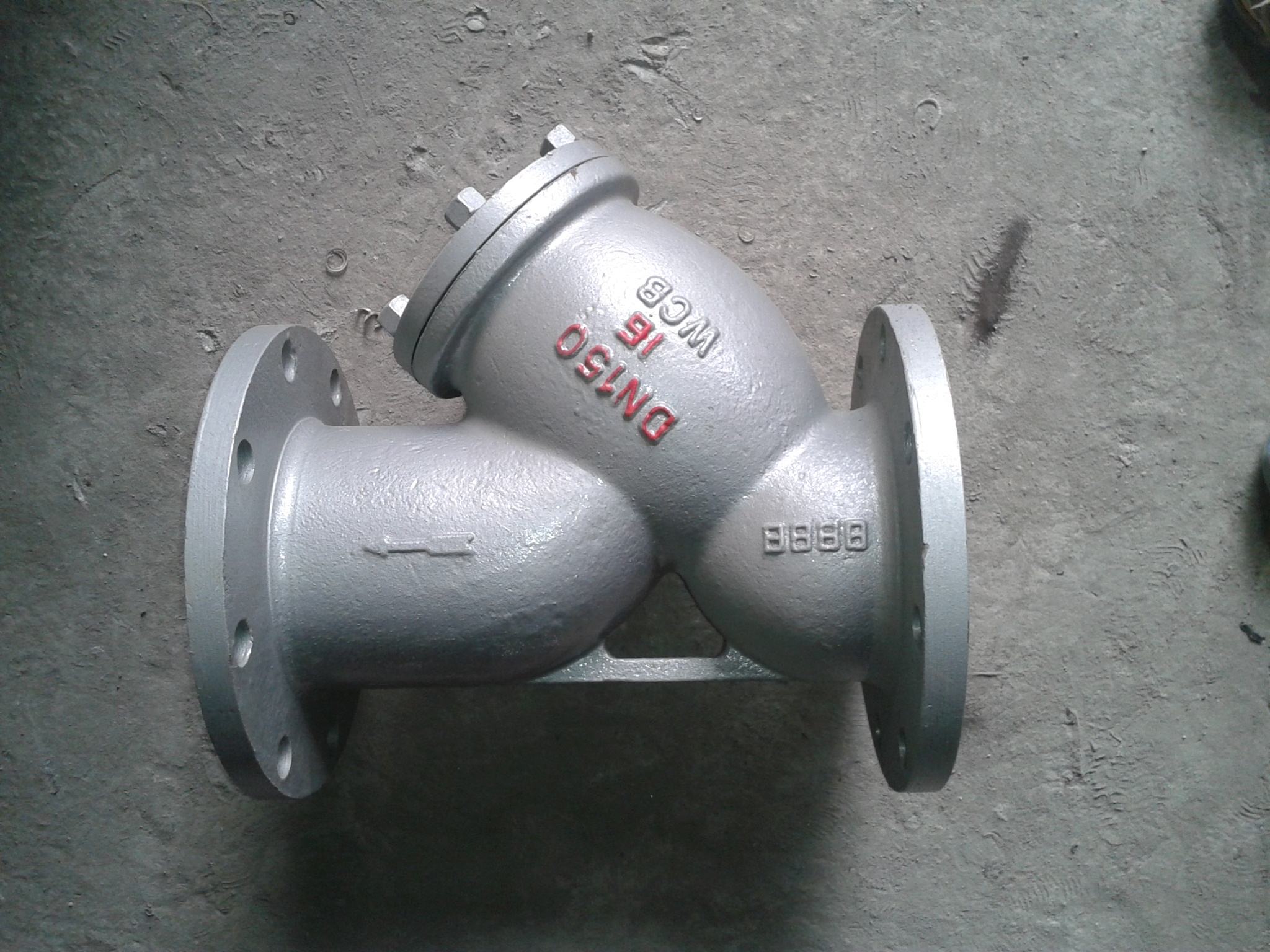

Y型过滤器
铸钢Y型过滤器GL41P性能特点:
 ①结构简单,可靠性强;
    ②拆装方便,易清洗、维护;
    ③滤网规格多,满足不同场合过滤要求。

铸钢Y型过滤器GL41P技术参数:


公称通径DN15-DN500公称压力1.6Mpa-6.4Mpa
适用温度-30℃~380℃适用介质水、油品、蒸汽

不锈钢丝网的技术特性

孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)孔目数目(英寸)丝径(mm)可拦截的粒径(μm)有效面积(%)
100.508203264300.23461453
120.457166061320.23456050
140.376143863360.23447246
160.315127965380.21345546
180.315109661400.19344249
200.31595557500.15235650
220.27388259600.12230151
240.27378556800.10221647
260.234743591000.08117346
280.234673561200.08113138

筛网目数与粒径(μm)对照表

目数微米目数微米目数微米目数微米
2.579251213976024532547
358801411656522042533
44599169918019850025
539622083310016562520
633272470111015080015
727942758918083125010
82362324952007425005
91981354172506132502
1016514035027053125001
