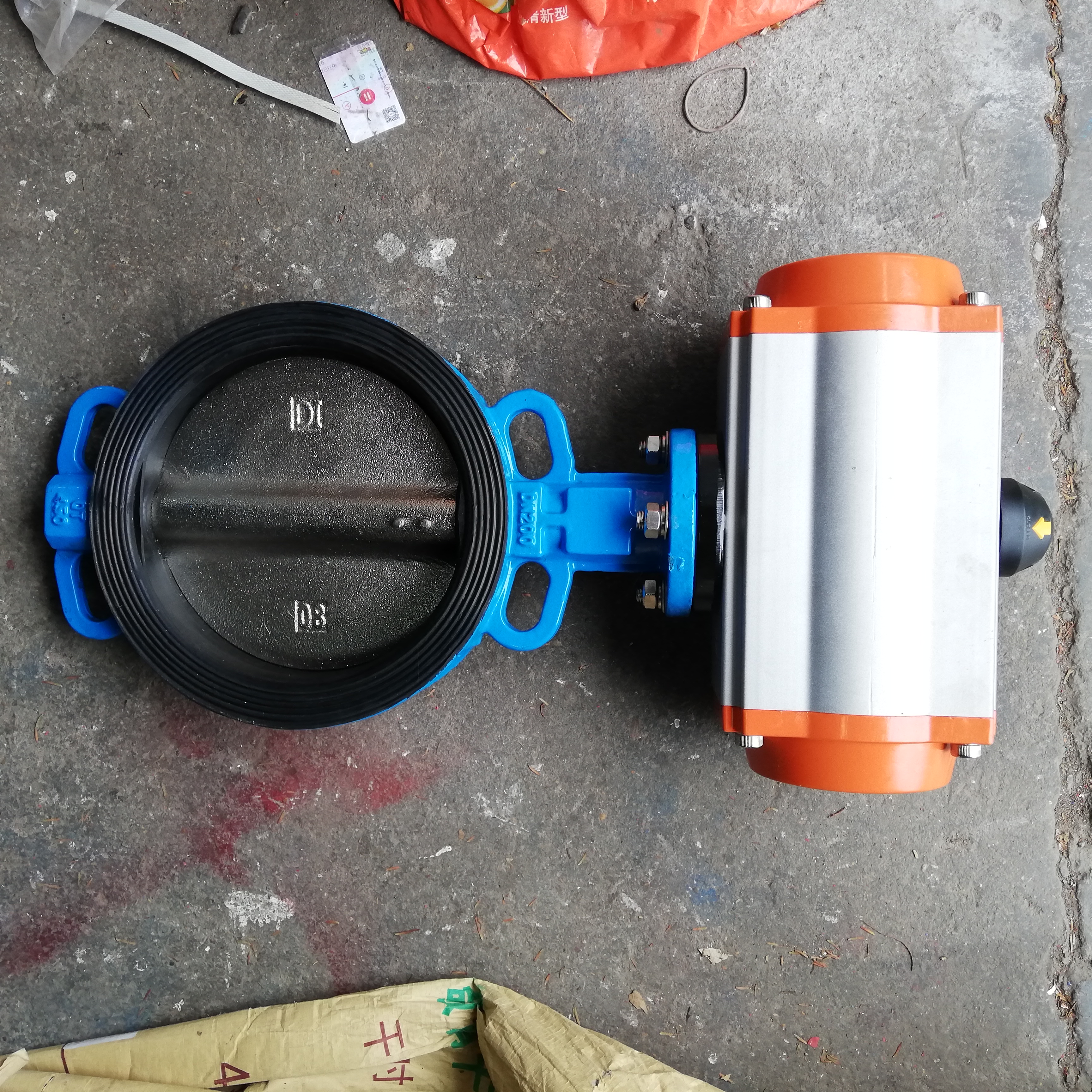

D671X-16Q气动软密封蝶阀
移动电话:13818631336   客服在线
总机电话:021-67893335
  • 所属系列:
  • 名称:
  • 型号:
  • 检索关键字:
  •
  • D671X-16Q气动软密封蝶阀
  •
  • 4nbsp;

气动蝶阀型号:D671X-16Q

气动蝶阀还有不同的型号如:D641X、D643H、D673H
型号不同,其规格也不同,拿D671X气动蝶阀来举例,

型号 D671X-6/10/16Q
名称 气动对夹蝶阀
口径范围 DN50-DN600
公称压力 PN6/10/16
适用温度 -20~120℃
适用介质 淡水、污水、海水、弱酸碱、空气、蒸汽等
阀体材质 球墨铸铁
应用领域 市政建设、水利工程、电力、给排水、水处理

气动蝶阀

气动蝶阀的原理

  气动蝶阀可以控制气动系统中气流的压力、流量和流动方向,确保内部启动元件和系统可以正常工作。气动蝶阀由气动执行元件和蝶阀、支架、气缸、阀体、阀杆等部分组成。气动蝶阀的执行元件分别使用单作用和双作用工作原理,单作用工作原理就是通过气关弹簧复位作用,适合于敞开或常闭型。双作用工作原理则为气开关作用,适合于调节型。

  气动蝶阀是气动系统中的一个元件,它采用球面造型,内部以压缩空气作为动力源,通过电磁阀换向来执行驱动气动执行元件,然后气动执行元件带动阀门开关。




  气动蝶阀的内部结构较为简单,当操作人员将其旋转90度时,即可快速启动关闭。气动阀门具有较好的流体控制特性,当蝶阀内部全开启时,铁板的厚度会对内部戒指的流动,产生一定的阻力,只要将该阀门的压力降低即可。气动蝶阀的电磁阀排风口安装有消声器,用来降低噪音。

  阀门定位器是气动阀门的主要附件。阀门定位器的主要作用是按比例的放大和调节控制,阀门定位器与气动蝶阀形成一个完整的结构,两者一个作为气容元件,一个作为滞后元件,来共同完成启动调节控制。




  气动蝶阀体积小巧、轻便,容易拆装和维护,可以安装在任何位置使用;具有流动特性趋势线,调节性能好;内部的密封讲可以更换,因而可以实现双向密封。气动蝶阀的驱动方式也非常多用,可以选择手动、电动或气动。
